輸電線路線夾及導線溫度在線監測裝置
產品名稱：輸電線路線夾及導線溫度在線監測裝置
產品型號：TLKS-PMG-TP
產品備注：推薦新產品-輸電線路線夾及導線溫度在線監測裝置
產品類別：輸電線路在線監測系列
一、產品概述
輸電線路線夾及導線溫度在線監測裝置是一套基于導線溫度的輸電線路動態增容理論模型，對線夾及導線溫度實時監測而設計的導線溫度在線監測裝置。前端監測裝置將監測到的導線溫度數據通過4G/GPRS/W| FW/OPGV網絡實時傳送致監控中心。本裝置廣泛應用于輸電線路動態增容實時監測、線路溫度、線路覆冰直流融冰導線溫度監測、關鍵匯流板溫度監測等
二、產品功能
◆測溫裝置的外殼和導線采用等電位設計方式，保證測溫裝置不受線路干擾;
◆測溫裝置具備耐受大電流沖擊能力;
◆能傳感、采集導線表面溫度以及導線金具溫度;
◆最多支持24路溫度數據接入;
◆具備探測環境溫度，濕度，氣壓，風速，風向功能(可選);
◆具備采集杄塔附近圖像信息功能(可選)
◆具備自動采集功能，按設定時間間隔自動采集導線、金具溫度;
◆對線上溫度采集單元，具備電源電壓、工作溫度等采集功能;
◆具備數據合理性檢查分析功能，自動識別并剔除干擾數據;
◆具備對原始采集量的一次計算功能，得出能直觀反映溫度的狀態量數據;
◆能循環存儲至少30天的溫度狀態量數據;
◆具備身份認證、遠程更新程序的功能;
◆能按遠程指令進入遠程調試模式，并輸出相關調試信息;
◆加入安全芯片，可對數據進行加密，并接入各省公司內網平臺。
三、技術參數
型號
|
TLKS-PMG-TP
|
|
技術指標
|
供電方式
|
太陽能加蓄電池
|
通訊要求
|
支持無線網絡通信(支持4G并向下兼容)，滿足電信、聯通、移動自適應，并可根據現場情況選擇運營商
|
工作電壓
|
DC12V
|
監測單元
|
監測方法及原理:接觸式測溫、鉑電阻
|
溫度測量范圍:-40℃~120℃;±0.5℃
|
工作線路電壓:≥110KV
|
線夾環境溫度:-40℃~70°
|
設備重量:<1KG
|
傳感器通訊:2.4GHZ
|
通訊距離:>500m
|
最小采集間隔<2min，最大采集間隔≤40min，默認的采集間隔為10min次
|
后端軟件平臺
|
◆支持接入省局市局PMS系統
|
◆PC客戶端/手機客戶端實時查看導線溫度數據
|
◆支持遠程更新、配置與調試前端裝置參數
|

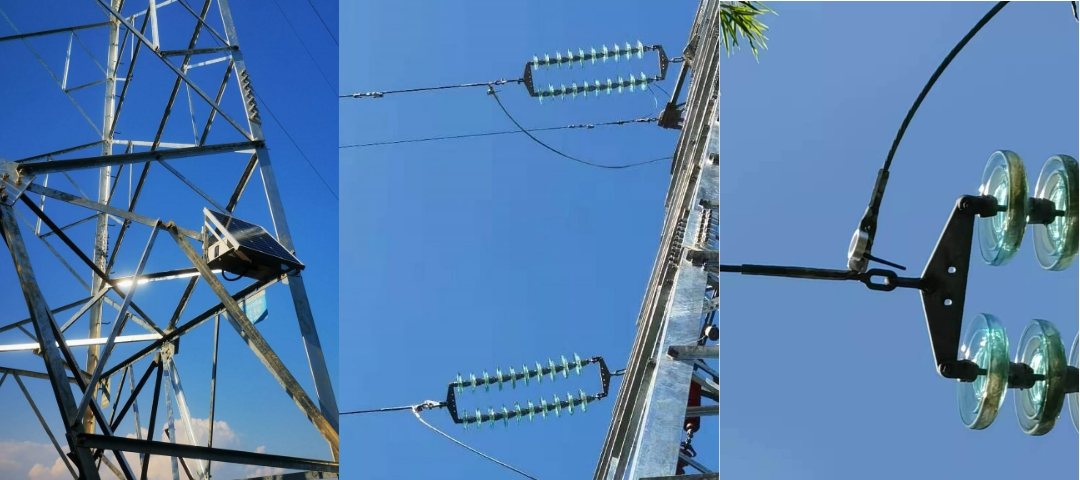

四、工程案例
