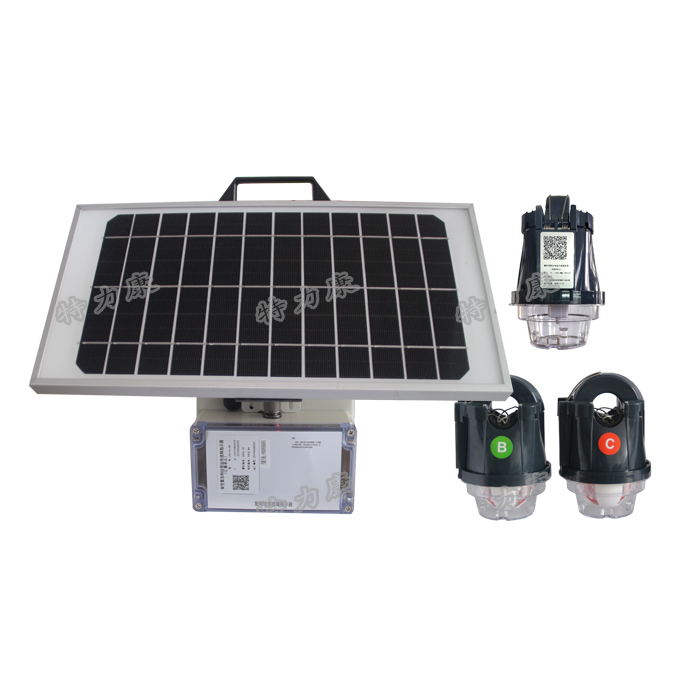

導線負荷溫升監測系統
產品名稱：導線負荷溫升監測系統
產品型號：
產品備注：推薦新產品-導線負荷溫升監測系統
產品類別：配網故障在線監測系列
一、概述：
導線負荷溫升監測系統綜合運用了太陽能取電、無線通信及信息網絡等現代科學新技術。能實時準確地在線監測線路狀態，并將所采集到的負荷及溫度等信息發送回主站中心；主站對信息進行數據統計、分析、拓?fù)溆?jì)算，確定負荷溫升狀態，從而引導工作人員定位隱患。為提高相關工作人員的效率、減輕勞動強度提供了一種強有力的手段；同時，溫度信息會通過短消息發送到供電局生產管理部門、線路專工、線路維護負責人等設定的相關人員的手機上，能有效提高線路故障檢測的自動化水平，及時為線路安全性能監測提供科學有效的依據，為電力的輸送及減人增效提供條件。
二、工作原理：
當線路發生溫升異常狀態變化時，導線負荷溫升監測裝置可以準確測量線路負荷電流，通過無線傳輸?shù)酵ㄐ沤K端；再經由通信終端通過3G/GPRS將信息發送到工作主站。主站電腦通過線路顏色的變化閃爍直觀顯示其所在區段定位；同時彈出對話框提示報警；并以短信息的形式發送信息到運維人員手機。在設置導線負荷溫升監測裝置的啟動參數時，需要先分析所按照線路的電壓等級、線路長度、對地電容電流等情況，然后設置最合理的啟動值。
三、主要功能：
監測功能：具有線上負荷電流檢測，溫度檢測，具備電流突變報警功能
抑制涌流：杜絕合閘勵磁涌流引起的誤動現象
在線運行：直接安裝在電力線上
防銹耐蝕：結構零件采用防銹防蝕材料
帶電裝卸：可帶電安裝和摘卸，裝卸過程不發生誤報警
信號遠傳：內置無線通信模塊，可將動作信號遠傳至通信終端
自動識別誤動作：正確規避并識別人工大負荷投切，空載合閘勵磁涌流，非故障相重合閘等誤動作引起的電流突變告警
四、技術參數
|
工作電源
|
配置太陽能電池板為蓄電池充電
|
|
太陽能電池標稱功率：15W
|
|
太陽能電池工作電壓：16V
|
|
通信方式
|
以太網、串口、無線公網等
|
|
技術指標
|
線路電壓
|
10kV-220KV
|
|
短耐受電流能力
|
31.5kA/2s
|
|
采樣精度
|
0-100A (誤差±5A)，100-600A（誤差±5%） 線上低電流取電：<20A
|
|
適應環境溫度
|
-40℃~70℃
|
|
無線通信距離
|
≤100m
|
|
重量
|
≤550g
|
|
抗風能力
|
風力150km/h不可松脫
|
|
防護等級
|
IP65
|

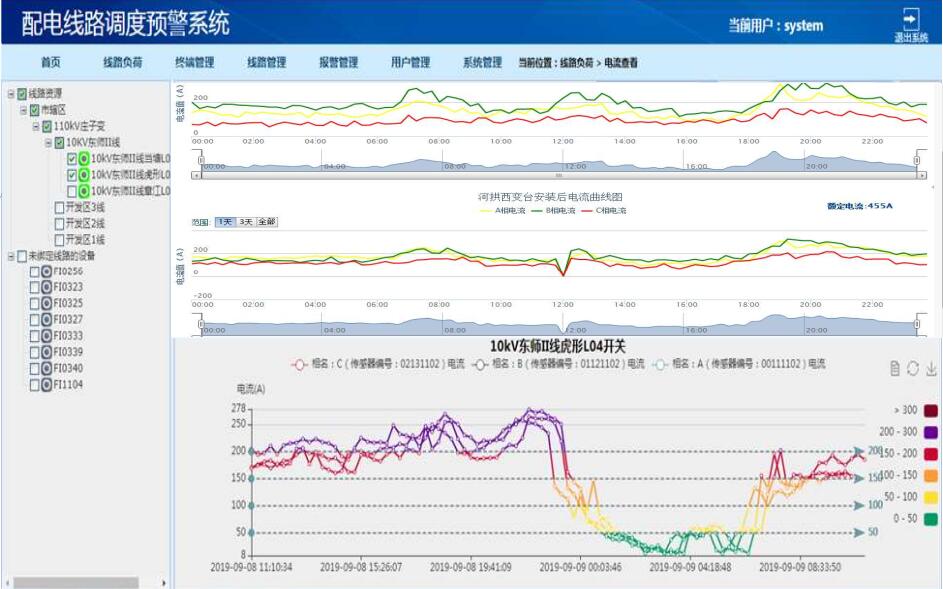

五、軟件平臺
六、工程案例
