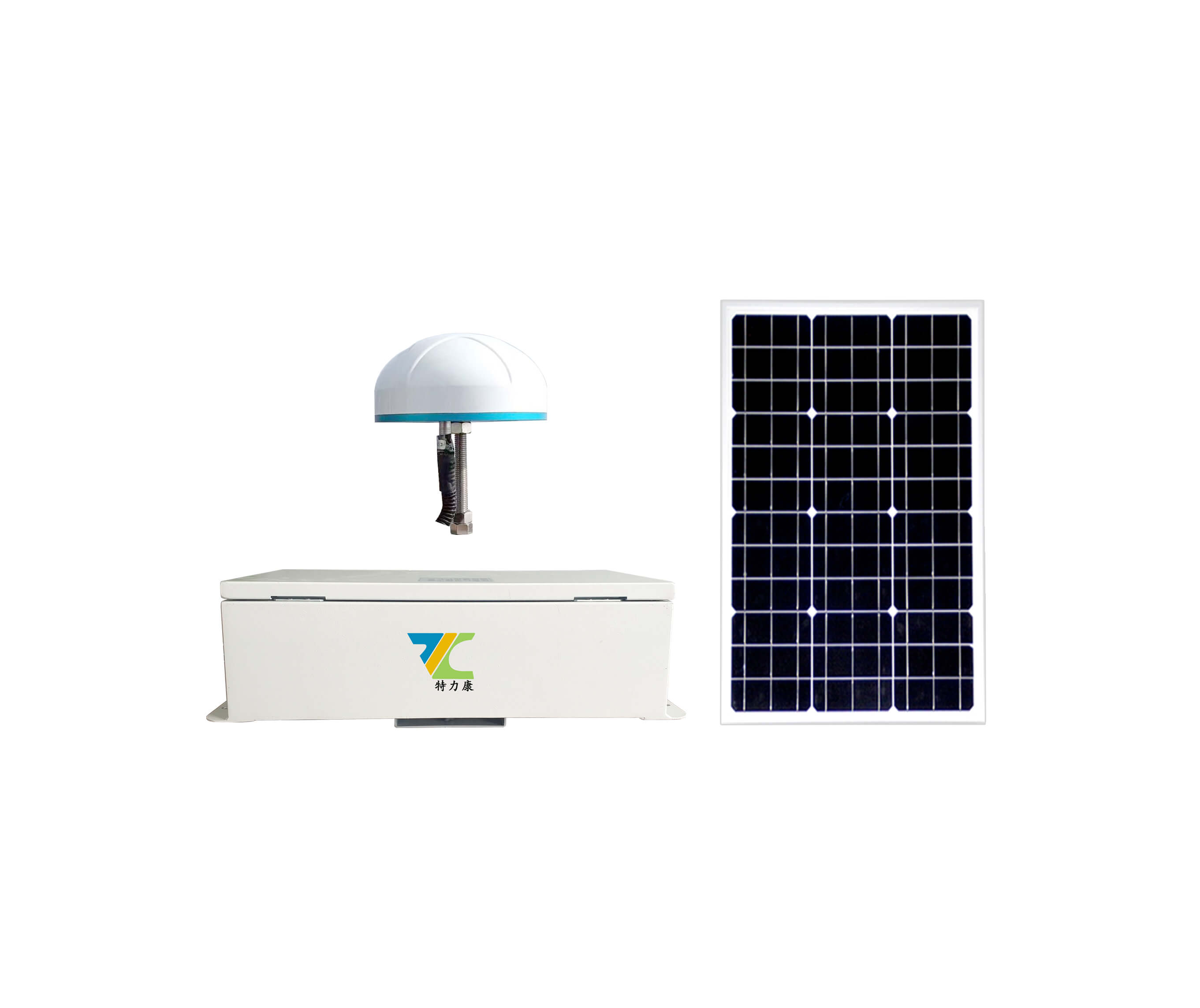

輸電線路桿塔北斗沉降在線監測系統
產品名稱：輸電線路桿塔北斗沉降在線監測系統
產品型號：TLKS-PMG-BDS
產品備注：推薦新產品-輸電線路桿塔北斗沉降在線監測系統
產品類別：輸電線路在線監測系列
一、產品概述
輸電線路北斗桿塔沉降在線監測裝置是針對輸電線路鐵塔位移監測、形變監測等應用市場推出的新一代監測系統。該系統內置高精度GNSS模塊，支持BDS、GPS、QZSS、GLONASS等多系統多頻點的穩定原始觀測量輸出，支持北斗三號衛星，具備GNSS靜態監測能力。系統內置獨立GNSS天線，可穩定接收衛星信號，配合MEMS傳感器提供的加速度、傾角等數據進行多功能監測。豐富的功能完全可以滿足國家電網塔桿位移監測、國土地災監測、露天礦邊坡監測、水利高邊坡監測、鐵路公路邊坡/橋梁/路基監測等的建設。
二、產品功能
◆系統應用物聯網傳感技術、北斗技術、專有云服務、現代網絡通訊通信技術，能在不同的天氣或環境下實時反映輸電線路桿塔降沉、變形情況;
◆系統具有遠程設置的功能，可以更改采集方式、自動采集時間、數據采集密度等功能; ◆系統采用太陽能加高性能鋰電池的供電方式，能保證設備在惡劣天氣下正常運行≥30天;
◆設備采用雙層高品質密封金屬不銹鋼結構，具備良好的抗電磁干擾能力、防雷、防雨、防塵等功能;
◆系統支持在高低溫條件下正常工作;
◆系統可根據實時位移、傾斜數據進行實時分析，對分析后適當?shù)臄?shù)據進行存儲、分類、提取、統計等處理操作，未數據中心日常管理提供各類報表、圖形，為輸電線路桿塔形變預警分析提供決策依據和參考以達到在最短的時間通過短消息、E-MAIL或者聲響預警、報警的功能。
三、技術參數
|
型號
|
TLKS-PMG-BDS
|
|
技術指標
|
產品尺寸
|
直徑約20CM
|
產品重量
|
約950g
|
工作電壓
|
DC12V
|
工作溫度
|
-40℃-85°℃
|
工作濕度
|
0-95%無凝露
|
防護等級
|
IP68
|
|
北斗接收機
|
靜態水平定位精度：±（2.5mm+0.5ppm）RMS
|
|
靜態高程定位精度：±（5.0mm+0.5ppm）RMS
|
|
內置三軸加速度計
|
|
內置三軸傾角計
|
|
內置溫濕度計
|
|
通信方式：4G全網通（移動、聯通、電信）
|
|
其他通信：WIFI、Lora、BLE（預留）
|
|
指示燈：電源、GNSS、存儲、4G、WIFI
|

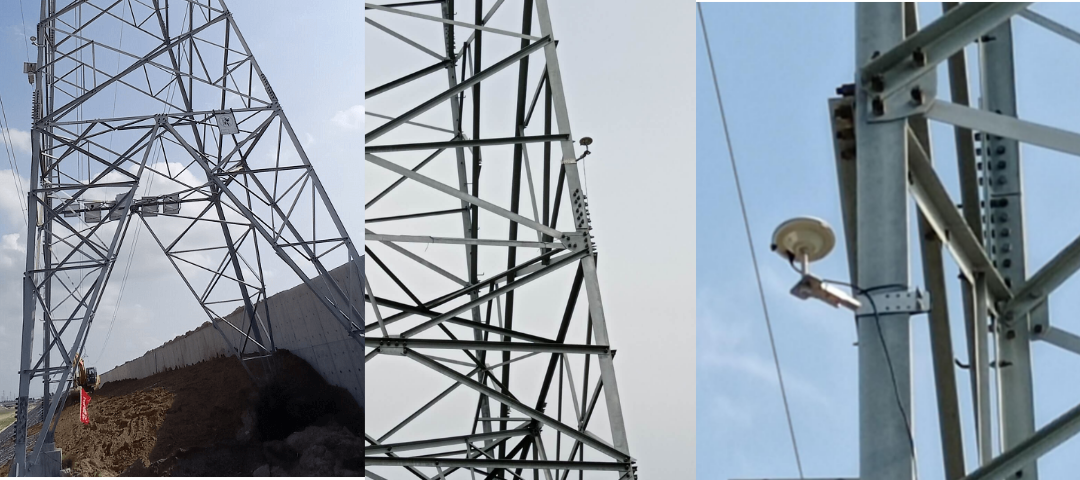

四、工程案例
